HJMF型フィルタープレス
HJMF型フィルタープレス
（ＭＦ型フィルタープレス（中央原液投入式、ろ布固定型、圧搾型））
MF型FPは製造工場におけるろ過工程、各種産業排水の処理、上下水道、工業用水等の汚泥脱水処理、その他あらゆる分野のろ過、脱水に使用できます。
特徴
ろ布、圧搾膜のメンテナンスが容易。
- 圧搾膜による圧搾機構が組み込まれておりますので、ろ過により生成されたケーキを高圧で圧搾脱水することができるため、スラリー性状の変動に左右されることが少なく、含水率の低いケーキを安定して得ることが可能です。（0.7～1.5MPa）
- 圧搾膜の材質は天然ゴムが一般的ですが、高温用、食品用などに対応した樹脂膜も選定できます。
- ろ布形状は機械的強度の制約を受けない固定式を使用していますので、ろ布を長期間使用することが可能です。また、機械的強度の弱いろ布でも使用できますので、ろ過特性に優れた多種のろ布使用が可能です。
- ろ布、圧搾膜はメンテナンスを考慮した形状にしていますので、交換等の保守作業が短時間で行えます。 特別仕様として、5.0MPaの高圧圧搾タイプがあり、脱水ケーキの含水率を極めて低くできます。
| 型式／特徴 | 省スペース | 低含水率性 | 粒子比重大 | ケーキ剥離性 | サニタリー性 | コストパフォーマンス |
|---|---|---|---|---|---|---|
| RF型 | △ | △ | ○ | △ | ○ | ◎ |
| MF型 | ○ | ◎ | ○ | ○ | ○ | ○ |
| PF型 | ○ | ◎ | ◎ | ◎ | ○ | ○ |
| BF型 | ○ | ◎ | △ | ◎ | ○ | ○ |
| UF型 | ◎ | ◎ | ◎ | ◎ | ○ | △ |
| FM型 | ◎ | ○ | ○ | ○ | ○ | ○ |
| KM型 | ◎ | ○ | ◎ | ○ | ◎ | ○ |
| MFT型 | ○ | ◎ | ○ | ○ | ○ | ◎ |
◎もっとも適正 ○適正 △条件により適正
製品仕様
| 機種 | 室数 | ろ過面積 | ろ室容積 |
|
重量（kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HJMF(PP)
500mm A: 0.39m²/室 Q: 4.65L/室 |
10 | 3.9 | 46.5 | 1460 | 2100 | 3330 | 2680 | ||||||
| 20 | 7.8 | 93.0 | 3930 | 3330 | |||||||||
| HJMF(PP)
800mm A: 1.06m²/室 Q: 12.2L/室 |
10 | 10.6 | 122.0 | 1850 | 3050 | 3688 | 4300 | ||||||
| 20 | 21.2 | 244.0 | 4388 | 4850 | |||||||||
| 30 | 31.8 | 366.0 | 5088 | 5400 | |||||||||
| HJMF(PP)
1000mm A1.65m²/室 Q: 20.08L/室 |
30 | 49.5 | 602.4 | 2000 | 3625 | 5775 | 8300 | ||||||
| 40 | 66.0 | 803.2 | 6525 | 9300 | |||||||||
| 50 | 82.5 | 1004.0 | 7275 | 10380 | |||||||||
| 60 | 99.0 | 1204.8 | 8151 | 11500 | |||||||||
| HJMF(PP)
1500mm A: 3.85m²/室 Q: 50.02L/室 |
40 | 154.0 | 2000.8 | 2900 | 4190 | 7710 | 25500 | ||||||
| 60 | 231.0 | 3001.2 | 9360 | 31150 | |||||||||
| 80 | 308.0 | 4001.6 | 4510 | 11760 | 41500 | ||||||||
| 100 | 385.0 | 5002.0 | 13360 | 46100 | |||||||||
| HJMF(PP)
2000mm A: 6.76m²/室 Q: 88.56L/室 |
60 | 405.6 | 5313.0 | 3600 | 4550 | 13020 | 79000 | ||||||
| 80 | 540.8 | 7084.0 | 15020 | 97000 | |||||||||
| 100 | 676.0 | 8856.0 | 17120 | 115000 | |||||||||
| 120 | 811.2 | 10627.0 | 19120 | 135000 | |||||||||
（ろ室厚30mm）
※受皿付寸法。多少寸法の変更を生じる場合があります。
※1200mmも製作しています。コーナーMFTとなります。

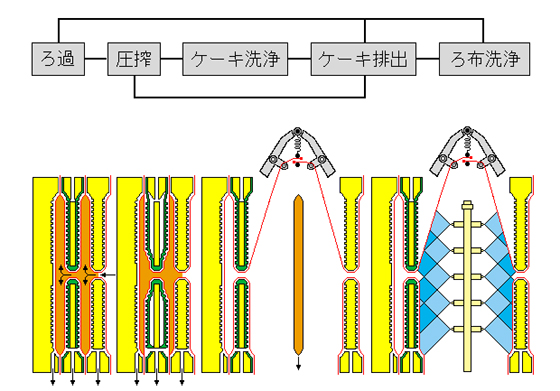

工程図
おすすめ用途
- お茶
- し尿汚泥
- コーヒー抽出液
- コーン油
- シリコン
- シリコン切削排水
- チタン
- トナー
- パーム油
- ホワイトカーボン
- メッキ排水
- ワイン
- 下水汚泥
- 二次電池用材料
- 余剰汚泥
- 大豆油
- 寒天
- 排煙脱硫処理液
- 掘削汚泥
- 日本酒
- 昆布エキス
- 果汁液（オレンジ、トマト
