HJRF型フィルタプレス
HJRF型フィルタプレス
（センターフィード式、ろ布固定型、非圧搾型）
HJRF型フィルタプレス(フィルタープレス)はろ過による圧密を脱水に利用し、脱水ケーク(ケーキ)を生成します。
更に、空気ブロウ工程の追加が可能で低含水率(含液率）も期待できます。
鋳物のろ板を選択することが可能で、食油の脱色、水ガラスなど高温性のスラリーにも対応することができます。
【使用用途】
製造工場におけるろ過工程、各種産業排水の処理、上下水道、工業用水等の汚泥脱水処理、その他あらゆる分野のろ過、脱水に使用できます。
特徴
豊富なノウハウ、多くの納入実績！様々な分野のろ過・脱水に！
- ケーク(ケーキ)ろ過で清澄ろ液を得ることが容易
- シンプル構造で故障が少なく維持管理が容易
- ろ過性に優れた多種のろ布を使用可能
- ろ室数を多くとることが可能。機械台数を抑えることが可能
- ろ布自動洗浄装置組み込み可。ろ布の目詰まりを防止し長期間使用可
- 圧搾膜を使用しない為、高温性スラリーに対応可
| 型式／特徴 | 省スペース | 低含水率性 | 粒子比重大 | ケーク剥離性 | サニタリー性 | コストパフォーマンス |
|---|---|---|---|---|---|---|
| RF型 | △ | △ | ○ | △ | ○ | ◎ |
| MF型 | ○ | ◎ | ○ | ○ | ○ | ○ |
| PF型 | ○ | ◎ | ◎ | ◎ | ○ | ○ |
| BF型 | ○ | ◎ | △ | ◎ | ○ | ○ |
| UF型 | ◎ | ◎ | ◎ | ◎ | ○ | △ |
| FM型 | ◎ | ○ | ○ | ○ | ○ | ○ |
| KM型 | ◎ | ○ | ◎ | ○ | ◎ | ○ |
| MFT型 | ○ | ◎ | ○ | ○ | ○ | ◎ |
◎もっとも適正 ○適正 △条件により適正
製品仕様
| ろ板サイズ
機種(ろ板材質) |
室数 | ろ過面積
(m²) |
ろ室容積
(ℓ) |
RFフィルタプレス主要寸法（mm） | 重量（kg） | ||
|---|---|---|---|---|---|---|---|
| 全巾 | 全高 | 全長 | |||||
| 800mm
RF(PP) ろ過面積：1.07m²/室 ろ室容積：12.78ℓ/室 |
10 | 10.7 | 127.8 | 1850 | 3050 | 3638 | 4300 |
| 20 | 21.4 | 255.6 | 4288 | 4850 | |||
| 30 | 32.1 | 383.4 | 4938 | 5400 | |||
| 40 | 42.8 | 511.2 | 5788 | 5950 | |||
| 1000mm
RF(PP) ろ過面積：1.65m²/室 ろ室容積：20.08ℓ/室 |
30 | 49.5 | 602.4 | 2000 | 3625 | 5575 | 7900 |
| 40 | 66.0 | 803.2 | 6275 | 8830 | |||
| 50 | 82.5 | 1004.0 | 6925 | 9800 | |||
| 60 | 99.0 | 1204.8 | 7751 | 10800 | |||
| 1200mm
RF(PP) ろ過面積：2.23m²/室 ろ室容積：31.3ℓ/室 |
30 | 66.9 | 939.0 | お問合せください。 | |||
| 40 | 89.2 | 1252.0 | |||||
| 50 | 111.5 | 1565.0 | |||||
| 60 | 133.8 | 1878.0 | |||||
| 1500mm
RF(PP) ろ過面積：3.85m²/室 ろ室容積：50.02ℓ/室 |
40 | 154.0 | 2000.8 | 2900 | 4190 | 7410 | 24450 |
| 50 | 192.5 | 2501.0 | 8210 | 27100 | |||
| 60 | 231.0 | 3001.2 | 8960 | 29550 | |||
| 70 | 269.5 | 3501.4 | 4510 | 10050 | 37050 | ||
| (ろ室厚30mm) | |||||||
| ※多少寸法の変更を生じる場合があります。
※上記は受皿付の寸法です。 ※ろ板サイズ2000mmも製作しています。 |
|||||||

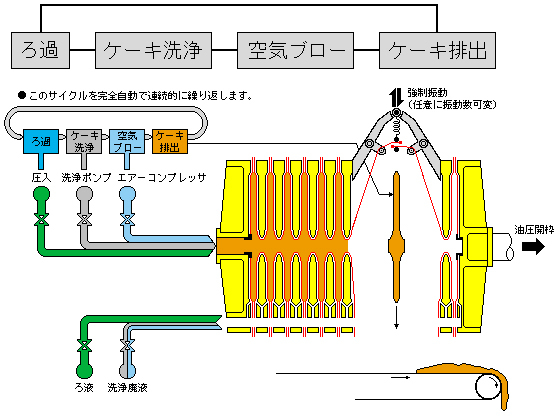

工程図
おすすめ用途
- お茶
- 砂糖
- コーン油
- 窯業
- トナー
- 胡麻油
- マンガン
- 脱ろう
- 大豆油
- 菜種油
- 寒天
- 製鉄所排水
- 排水
- 集塵灰処理液
- 排煙脱硫処理液
- 魚油
- 浄水汚泥
- 鰹煮汁
- 澱粉液
